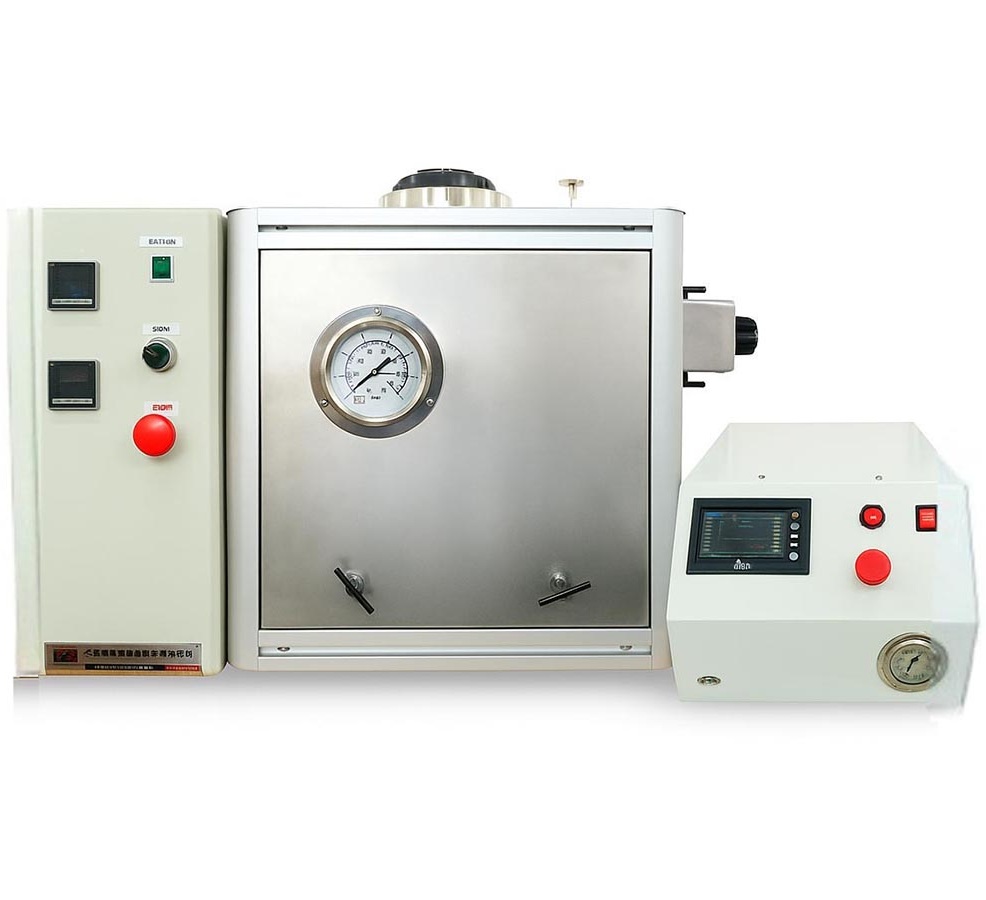

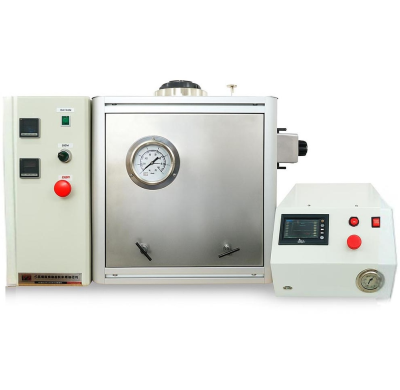

Thiết bị trích ly CO2 siêu tới hạn SE-2000-10000

Máy trích ly CO2 siêu tới hạn 3 lít

Model: SE-2000-10000

Hãng sản xuất: TST - Đài Loan

Xuất xứ: Đài Loan

Thông số kỹ thuật

1. Thông số hệ thống

Áp suất: Tối đa 7250 Psi / 500 Bar
Nhiệt độ: Tối đa 100 ℃
Kích thước: (Dài) 900 mm × (Rộng) 650 mm × (Cao) 730 mm
Chứng nhận: Toàn bộ hệ thống đạt tiêu chuẩn CE, EN 61010-1:2010 + A1:2019, EN 61010-2-010:2014
2. Bình chiết (Extraction Vessel): 3L × 1 bộ

Áp suất: Tối đa 7250 Psi / 500 Bar
Nhiệt độ: Tối đa 100 ℃
Thể tích: 2L × 1 (giỏ bên trong)
Vật liệu: Thép không gỉ
Hệ thống gia nhiệt: Gia nhiệt điện
Hệ thống thu hồi (Collection System): 1 bộ

Van điều chỉnh lưu lượng CO₂ × 1 bộ
Mô-đun gia nhiệt cho van điều chỉnh × 1 bộ
Thiết kế để thu hồi ở áp suất khí quyển
Hệ thống điều áp: PM-10000C × 1 bộ
Hệ thống làm mát: 1 bộ

3. Vật liệu chế tạo bồn chứa, ống và van

Đường ống: SUS 304
Khung cấu trúc: Nhôm
4. Hệ thống điều khiển và giám sát

Van điều khiển: Loại thủ công / Van chịu áp suất cao
Điều khiển nhiệt độ: Bộ điều khiển nhiệt độ với cặp nhiệt điện
Điều khiển áp suất: Đồng hồ áp suất / Cảm biến áp suất
Điều khiển lưu lượng CO₂: Lưu lượng kế / Hiển thị tốc độ dòng CO₂
5. An toàn và bảo vệ

Đĩa nổ (Rupture disk): Áp suất cài đặt 8500 Psig
Khu vực gia nhiệt: Có lớp cách nhiệt bảo vệ
6. Yêu cầu tiện ích (do người dùng cung cấp)

Nguồn điện: 220 V, 16 A
Khí nén: 7 kgf/cm²; 4 m³/phút
Nguồn CO₂: Bình CO₂ lỏng có ống dẫn trong
7. Tùy chọn (không tiêu chuẩn)

Phụ tùng thay thế: (ví dụ: phớt, đĩa nổ, …)
Mô-đun bơm dung môi phụ (Co-solvent pump module)
Mô-đun điều khiển áp suất kỹ thuật số (PM-10000C)

Chất lỏng sử dụng: CO₂ lỏng (LCO₂)

Thông số kỹ thuật:

Áp suất đầu ra hệ thống: 1000~10000 psi (tùy theo áp suất nguồn)
Lưu lượng đầu ra: 200 ml/phút (ở 4350 psi)
Bơm tăng áp (Booster pump)
Tích hợp bộ làm lạnh sơ bộ (không kèm bộ làm lạnh nước)
Đường ống: Ống thép không gỉ liền mạch
Chứng nhận: Đạt CE, EN 61010-2-010 (phiên bản 2) theo tiêu chuẩn EN 61010-1:2001
Kích thước: 360 mm × 600 mm × 270 mm
Trọng lượng: 30 kg
Hệ thống điều khiển:

Màn hình cảm ứng màu cho hệ thống điều khiển áp suất và giao diện người–máy (HMI)
Hệ thống điều khiển áp suất có thể lập trình
Điều khiển áp suất tỷ lệ chính xác
Nhiều giai đoạn cho bơm tăng áp và điều chỉnh / phản hồi tức thì
Cảnh báo khi hoạt động bất thường và hẹn giờ vận hành
Bảo vệ an toàn:

Thiết bị cảnh báo khi áp suất vượt ngưỡng
Nút dừng khẩn cấp và hệ thống ngắt khí tự động khi quá áp
Van xả an toàn cho quá áp (toàn lưu lượng)
Yêu cầu tiện ích:

Nguồn điện: 110 / 220V
Nguồn khí: 5~8 kg/cm²
Nhiệt độ nước làm mát: ≤ 5℃
