Máy phân tích cơ động học DMA

Máy phân tích Cơ động học (DMA - Dynamic Mechanical Analyzer) hoàn toàn tự động

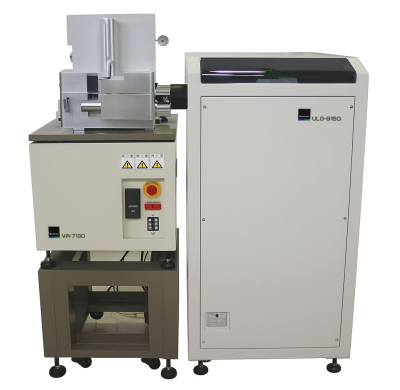

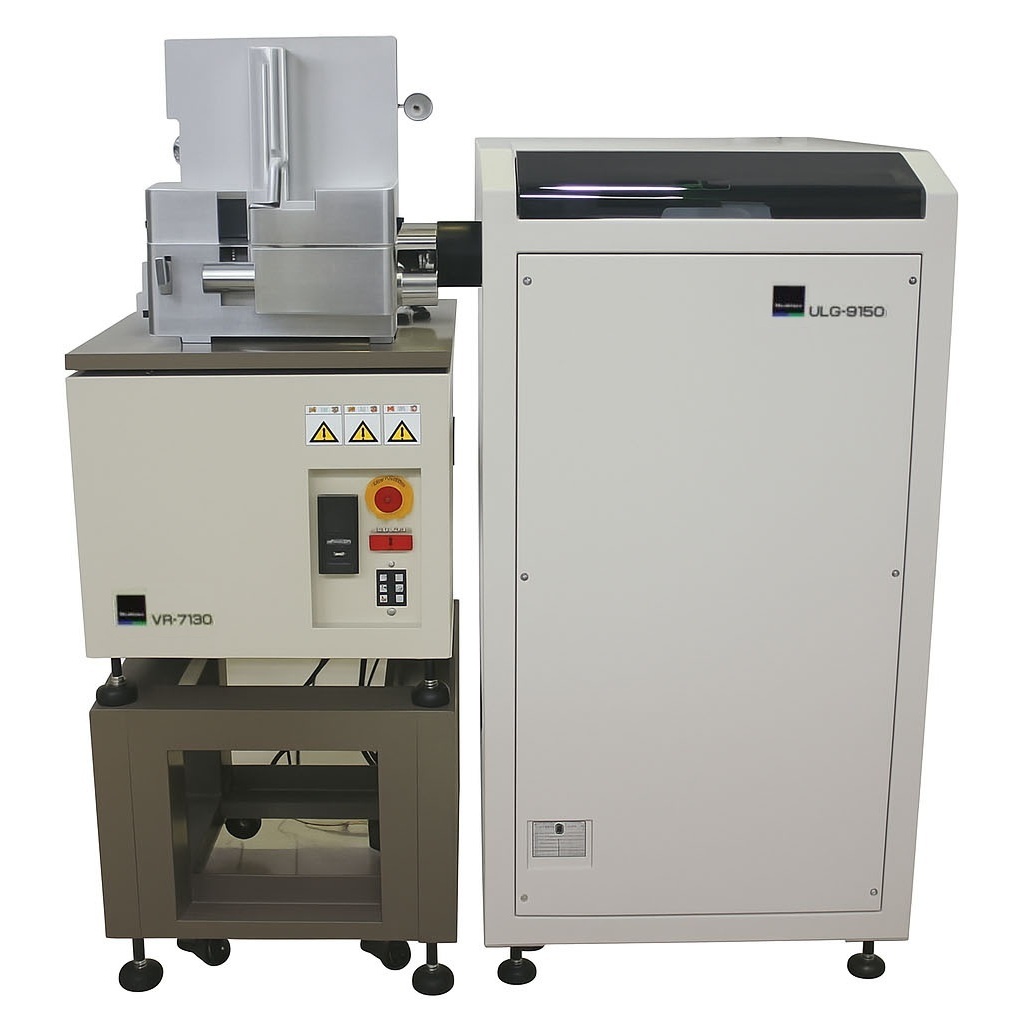

Model: VR-7130

Hãng sản xuất: Ueshima - Japan

VR-7130 là DMA tự động được thiết kế để giảm thiểu các nguyên nhân có thể gây ra sai sót và biến thiên trong phép đo bằng cách áp dụng hệ thống tự động hoàn chỉnh và cảm biến nhiệt độ độc đáo. Kết hợp với THERMO JETTER, nó có thể đo độ nhớt đàn hồi xuống tới -90°C (-100°C là tùy chọn) mà không cần sử dụng nitơ lỏng.
Vật liệu polyme cao là vật liệu nhớt-đàn hồi, không giống như vật liệu đàn hồi như kim loại. Trong trường hợp vật đàn hồi, sức căng (phản ứng) xuất hiện đồng thời với lực (đầu vào) cho trước. Ngược lại, trong trường hợp vật liệu polyme cao phân tử, độ trễ thời gian sẽ xảy ra giữa đầu vào và phản hồi. Những mối quan hệ này khác nhau tùy theo thành phần mẫu và cũng phụ thuộc vào nhiệt độ, vận tốc và độ biến dạng. Vật liệu polymer cao được sử dụng cho nhiều mục đích khác nhau trong các lĩnh vực khác nhau bằng cách sử dụng các đặc tính đó.
Vì các đặc tính này chủ yếu được coi là đặc tính vật liệu nên phản ứng với đầu vào rất nhỏ (lực hoặc biến dạng) sẽ được đo chủ yếu. (Sức căng được đo để tạo lực hoặc lực tạo ra sức căng.) VR-7130 đã giảm thiểu khả năng xảy ra lỗi của con người và đạt được độ chính xác tuyệt vời trong phép đo độ nhớt đàn hồi của vật liệu polyme cao phân tử.
Có thể tải tối đa 100. mẫu tự động
Việc kẹp, đo và xả mẫu được tự động hóa, do đó giảm thiểu sai sót của con người.
Sự chênh lệch nhiệt độ giữa mẫu và điểm đo được giải quyết bằng cách sử dụng cặp nhiệt điện có lớp phủ cao su có cùng độ dày với mẫu và áp dụng phương pháp kiểm soát nhiệt độ từng bước.
Trong phép đo độ nhớt đàn hồi, người ta đo các biến dạng nhỏ như vài μm đến vài chục μm, do đó độ cứng (độ lệch) của từng thành phần ảnh hưởng đến kết quả thử nghiệm. DMA sử dụng cảm biến tải áp điện để giảm thiểu độ lệch của chính cảm biến tải, thực hiện phép đo tải chính xác hơn.
Thân máy nhỏ gọn giảm thiểu ảnh hưởng của sự cộng hưởng và thực hiện các phép đo chính xác trong tần số đo từ 0,1 đến 200Hz (ngoại trừ tần số lập dị của mẫu).
Hệ thống làm mát Thermo Jetter cho phép đo ở nhiệt độ thấp xuống tới -90°C (-100°C là tùy chọn) mà không cần sử dụng nitơ lỏng
Tính toán trực tiếp pha giúp cải thiện độ chính xác của phép đo.
Đường cong chính có sẵn tùy chọn.
Tần số: 0,1 đến 200Hz (thay đổi được)
Tải tối đa: 200N (với Load cell ±450N)

CÁC ỨNG DỤNG
 Mô phỏng đặc tính sản phẩm bằng mẫu thử
 Lốp: Độ mài mòn/Ma sát/Lực cản lăn/Sự phát triển của nhiệt, v.v.
Ô tô: Đi xe/Hiệu suất chống rung/tiếng ồn
Kiểm soát rung động khác và/hoặc khả năng triệt tiêu/làm kín……
 Cấu trúc phân tử/mức độ phân hủy, v.v.

PHƯƠNG THỨC ĐO LƯỜNG
 Đo điểm cố định
 Phân tán nhiệt độ
 Phân tán tần số
 Phân tán sức căng
MỤC ĐO LƯỜNG
 Mô đun phức tuyệt đối［E✽］
 Mô đun lưu trữ E'
 Mô đun tổn hao E''
 Tiếp tuyến delta tanδ
PHẦN MỀM
 Phần mềm cơ sở dữ liệu
 Quản lý điều kiện thử nghiệm
 Quản lý kết quả xét nghiệm
 Quản lý tình trạng
 Sao lưu dữ liệu
Phần mềm đo lường
Màn hình nhập điều kiện kiểm tra
 Lựa chọn chế độ kiểm tra : Đo điểm cố định, Phân tán nhiệt độ, Phân tán tần số, Phân tán biến dạng, v.v.
 Thiết lập các điều kiện thử nghiệm : Kiểm tra nhiệt độ, tần số và độ căng
 Điều kiện mẫu : Độ dày, chiều rộng
Màn hình kiểm tra
 Chỉ báo thời gian thực trong khi kiểm tra (Hiển thị biểu đồ và số)
 Các điều kiện hiện tại có sẵn bằng cách hiển thị trạng thái. Xử lý lỗi cũng dễ dàng
 Có thể báo cáo đầu ra và chuyển đổi văn bản (mẫu CSV) sau khi thử nghiệm
Phần mềm đường cong chính
Độ nhớt đàn hồi ở tần số cao, trong những điều kiện không thể thử nghiệm thực tế, có thể được ước tính bằng công thức thực nghiệm
 Thuộc tính nhiệt độ thấp ⇒ Thuộc tính tần số cao
 Thuộc tính nhiệt độ cao ⇒ Thuộc tính tần số thấp
